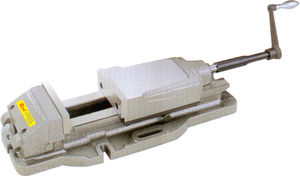

產品介紹
用途介紹:
1.本虎鉗特殊內裝完整耐磨避震結構,改善加工震動並穩定夾持力。
2.虎鉗滑軌面均經硬化熱處理及精磨。
3.獨特油壓切換開關,亦可轉機械式操作使用。
4. 3段式夾持開口可依需求調整設定。
5.適用於傳統銑床作重切削及精密加工。
6.旋轉底盤可供選配。
規格:

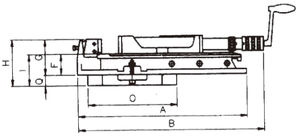

型號 | A | B | C | a | b | c | d | e | f | g | h | i | j | k |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AH-4 | 100 | 36 | 170 | 525 | 430 | 130 | 160 | 94 | 60 | 78 | 100 | 155 | 263 | 120 |
AH-5 | 125 | 47 | 20 | 670 | 540 | 165 | 185 | 118 | 7 | 97 | 117 | 185 | 341 | 145 |
AH-6 | 150 | 53 | 300 | 800 | 620 | 200 | 240 | 133 | 82 | 116 | 125 | 247 | 380 | 200 |
AH-8 | 200 | 62 | 300 | 900 | 700 | 240 | 280 | 162 | 100 | 160 | 165 | 266 | 435 | 240 |
MODEL | 夾持範圍 | Max 夾持力(kgf) | 重量(kg) | |||
---|---|---|---|---|---|---|
X | Y | Z | 本台 | 底盤 | ||
AH-4 | 0-60 | 57-115 | 110-170 | 2500 | 18 | 7 |
AH-5 | 0-72 | 70-140 | 195-20 | 3500 | 34 | 12 |
AH-6 | 0-100 | 98-200 | 195-300 | 5000 | 55 | 16 |
AH-8 | 0-100 | 98-200 | 110-300 | 7000 | 90 | 16 |
